Настройка ДД (Tuning knock sensor)

[SergejGost]

Именно из-за "качественного" бензина и затеялся с этой опцией

[Stranger21]

я покупал дешевый 92 , на какието странных заправках ) на СЖ 9.1 разницы не было почти никакой )
но вот после перехода на СЖ9.9 разница Офигенная в звоне во первых , в динамике во вторых , ну и в третьих расход на литр меньше )) поэтому покупая сечас дорогой 92 ) по деньгам выходит тоже )

[SergejGost]

Для информации что нарыл по установке ДД на Toyota Corolla Verso ,там то еще и угол установки ДД нужно выдержать.
Датчик детонации (плоского типа)


Конструкция

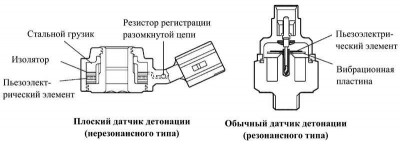

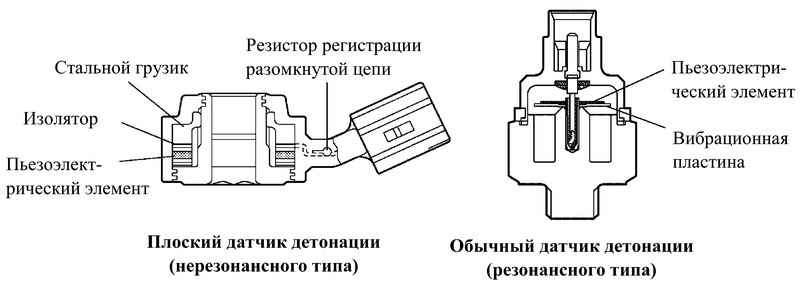

Рис. 2.36. Конструкция обычного и плоского датчиков детонации


Датчик детонации плоского типа крепится к двигателю при помощи шпильки, ввернутой в блок цилиндров (рис. 2.36). Отверстие под шпильку проходит через центр датчика.
Внутри датчика, в верхней его части, установлен стальной грузик, который через изолятор опирается на пьезоэлектрический элемент.
В датчик встроен резистор регистрации разомкнутой/короткозамкнутой цепи.

Принцип работы
Вибрация детонации двигателя передается на стальной грузик, который давит на пьезоэлектрический элемент. В результате образуется электродвижущая сила.

Резистор регистрации разомкнутой/ короткозамкнутой цепи

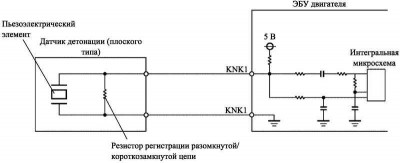

Рис. 2.37. Блок-схема резистора регистрации разомкнутой/короткозамкнутой цепи



Если зажигание включено, резистор регистрации разомкнутой/короткозамкнутой цепи датчика детонации и резистор в ЭБУ двигателя поддерживают постоянное напряжение на клемме KNK1. Напряжение на клемме постоянно контролирует интегральная микросхема ЭБУ двигателя. Если цепь между датчиком детонации и ЭБУ двигателя размыкается или замыкается накоротко, напряжение на клемме KNK1 изменяется, и ЭБУ двигателя регистрирует размыкание/короткое замыкание цепи, записывая при этом в память электронный код DTC P0325.

Рекомендация по техническому обслуживанию
В связи с вводом в схему резистора разомкнутой/короткозамкнутой цепи изменена методика проверки датчика.

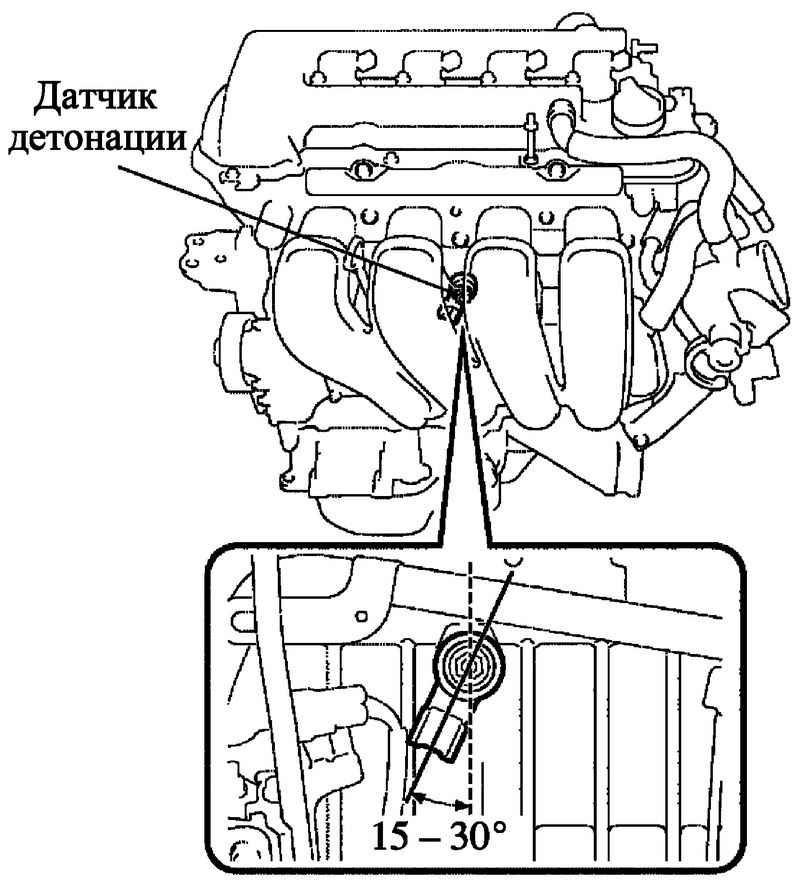

Рис. 2.38. Схема установки датчика детонации


Во избежание накопления влаги в разъеме следует устанавливать датчик детонации плоского типа, как показано на рисунке 2.38.

[SergejGost]

а я вот свой перевернул наоборот....
…кстати, «умная» книга Haynes говорит о том, как можно легко и просто проверить работоспособность датчика детонации.
Для этого надо «вооружиться» стробоскопом и легонько ударить по блоку…если при этом метка на шкиву коленвала немного «гульнет» - все хорошо, датчик детонации исправен и работает так, как ему и положено.
....ну а тут можно посмотреть по осцилограмме...хотя тут и так видно все шумы движка)))

[STC]

....ну а тут можно посмотреть по осцилограмме...хотя тут и так видно все шумы движка)))

Лучше смотреть по логу. В логе есть отдельное поле - коррекция УОЗ при детонации, если значение больше 0 значит была детонация.

[SergejGost]

....ну а тут можно посмотреть по осцилограмме...хотя тут и так видно все шумы движка)))

Лучше смотреть по логу.

Почему лог именно лучше? На графике ведь так же видно. Ну и поведение машины у меня с графиком совпадают. Да и с логами то еще не научился разбираться.

[AleksandR K.]

... Внутри датчика, в верхней его части, установлен стальной грузик, который через изолятор опирается на пьезоэлектрический элемент.
В датчик встроен резистор регистрации разомкнутой/короткозамкнутой цепи...
Принцип работы
Вибрация детонации двигателя передается на стальной грузик, который давит на пьезоэлектрический элемент. В результате образуется электродвижущая сила...

Любая колебательная система характеризуется двумя характеристиками: частотой резонанса и добротностью. Грузик колеблется? Колеблется. Значит, есть у него свой резонанс.
Без резонансной можно считать систему, частота резонанса которой находится далеко от рабочей полосы частот.
Чем обычный датчик не угодил? Превосходно все регистрирует.

[SergejGost]

Без резонансной можно считать систему, частота резонанса которой находится далеко от рабочей полосы частот.
Чем обычный датчик не угодил? Превосходно все регистрирует.

Я не по наслышке знаю о резонансе....я тут выложил просто данные по установке. ну и что про него пишут. Кто что поставит...это уж дело каждого.Вернее резонансный возможно и что другое выдаст....но это уже вопрос третий.

Чем можно заменить датчик детонации
Очевидно, что другим датчиком. Возможные варианты: подходящий датчик от других двигателей (например от инжекторных ВАЗов); новый оригинальный; новый неоригинальный; оригинальный б/у.

К примеру:

По поводу датчиков от инжекторных ВАЗов. Исходя из теории, которая подтвердается практикой, тратить время на поиски "подходящего" датчика от инжекторных ВАЗов не стоит. На ВАЗах используют датчики двух типов: широкополосный двухконтактный 2112-3855020 и резонансный одноконтактный 2112-3855010. Что касается резонансного, то здесь тоже есть проблема: резонасная частота детонации может отличаться (хотя уверенности в этом нет). Соответственно, датчик либо не будет работать вообще, либо (что гораздо хуже), будет работать неправильно. Следует также добавить, что по имеющимся сведения, в России пока не производят резонансных датчиков для ВАЗ, только широкополосные. Так что если уж и искать аналог, то среди импортной продукции.
Прикладываю файлик с маленьким описанием теории детонации. И еще так и остался вопрос о частоте детонации....
Тут то есть относительный калькулятор ,в нем одни данные, перевернул кучу инфы...там другие частоты...даже на том же "силыче" вывели частоту от 8 до 12.

[AleksandR K.]

... И еще так и остался вопрос о частоте детонации...

Обычный двухконтактный стоит 150 р. Поставьте и посмотрите сигнал осциллографом. Весьма интересно.

[SergejGost]

.... Весьма интересно.

Думаю уж если беретесь за что то ....то хотя бы договаривать надо бы до итоговой мысли или вывода.
