Управление питанием в SECU-3(T) (Power management)

[dimonfish]

подпитывали секу - потом мы вспомним прошлогоднюю тему про спортивный еепром например
там еще кстати парочку кармических диодов VD13,VD15 рядом стоит
Romchik58, STC прав

[STC]

Можно и без диода, но там другая схемотехника http://www.autoshop101.com/forms/h25.pdf

[Stranger21]

секу3 работает с диодами , на 6-7 вольтах на АКБ ...
там же ЛДО

а у меня другая игрушка появилась - нива . поэтому всякие тесты на стресоустойчивать секу3 - остановленны )
но питания все также от двух ЛДО у меня ) мега от одного вся , устройства от другого .

[Stranger21]

Внесу предложение - раз управление питанием сделано . то почему бы его не "допилить" до проф уровня ?

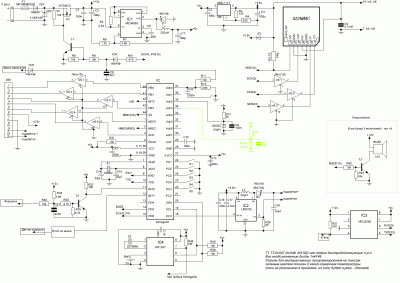

реализацию можно взять отсюда

итого измерительный вход - у нас тоже есть , как пропадает 12 вольт , начинать все процессы выключения . и как нужно с ноги управления снимать 1 и выключать себя .
никаких реле и прочего! все на нужном уровне!

[STC]

итого измерительный вход - у нас тоже есть , как пропадает 12 вольт , начинать все процессы выключения . и как нужно с ноги управления снимать 1 и выключать себя .
никаких реле и прочего! все на нужном уровне!

Отличие только в том,что реле заменяется на полевий транзистор. Нужно переделывать плату, а оно не всем нужно.

[Romchik58]

Внесу предложение - раз управление питанием сделано . то почему бы его не "допилить" до проф уровня ?
реализацию можно взять отсюда


итого измерительный вход - у нас тоже есть , как пропадает 12 вольт , начинать все процессы выключения . и как нужно с ноги управления снимать 1 и выключать себя .
никаких реле и прочего! все на нужном уровне!

Хорошее решение! У себя так и сделаю.

STC как я правильно понял, если Vbat выведен "наружу" и подключено к +12 замку зажигания то СЕКУ по нему определят что зажигание выключено, и вход ign уже не нужен?

[STC]

STC как я правильно понял, если Vbat выведен "наружу" и подключено к +12 замку зажигания то СЕКУ по нему определят что зажигание выключено, и вход ign уже не нужен?

Да.

[STC]

Romchik58, только ты перед тем как рисовать плату нарисуй и покажи нам схему, чтобы не было потом проблем с совместимостью. У тебя кажется и репозиторий свой есть.

[Romchik58]

Romchik58, только ты перед тем как рисовать плату нарисуй и покажи нам схему, чтобы не было потом проблем с совместимостью. У тебя кажется и репозиторий свой есть.

STC что ты имеешь в виду под совместимостью?

Я буду плату разрабатывать под свои нужды с нужными мне фичами. За основу буду брать схему СЕКУ-3Т. Совместимости по распиновки подключения уже не будет.

[STC]

Я имел ввиду совместимость не по распиновке, а по выводам МК и вообще схемотехнические решения. Схемы всегда нужно согласовывать с программистами.
