Пишем лог на SD карточку

[Qwertty]

http://elm-chan.org/fsw/ff/00index_e.html
Или
http://elm-chan.org/fsw/ff/00index_p.html
Не асм ес-но.

[serge__5518]

А на инже тоже SECU?
Как к январю (бошу) прикрутишь логер?
Идея такая - что выдает SECU записывать на SD.

У меня другой протокол на инже, короче мне бы библиотеку работы с SD картой, еще чтоб поступающие ASCII символы записывались в текстовый файл, а формат флешки к примеру FAT.

А вот на счет данных было бы интересно сделать какой нибудь конфиг файл, в который можно было бы загнать протокол обмена, а затем скомпилировать прошивку. Я могу написать на асме протокол обмена, а вот с обменом с карточкой туговато выйдет, особенно если фат и текстовый файл...
Под секу конечно достаточно просто сохранять данные, которые шлет контроллер. Только сначала послать команду изменит дискриптор на всякий случай '!hq/r' А вот с микасом наверно и январем нужно слать запросы, вроде как полудуплексная связь.

Сложно у тебя тут ....
В "общем виде" библиотека в приведеных ссылках -)
Примеры показывают как писать на карту.
Я поспешил с выбором конструктива....
В корпус разъема RS232 mega8, max232, 2 стабилизатора , конденсаторы не влезут.
Сейчас хочу сделать макет.
Ты пишешь на "С" под AVR?

[serge__5518]

Для питания внешнего логера проще использовать 2 пальчиковых батарейки.
По цене - на SPI с преобразователем уровней и внешний с максом - разницы практически не будет. Ну и плату всё равно прийдётся делать и корпус нужен. Зато для внешнего прошивку не нужно трогать.

Батарейки или питание от бортовой сети - каждый может решить сам при реализации.-)
Насчет преобразователей - я считаю нужно просто пробовать.
По ссылке в шапке ATTiny питается от 3В и работает с карточкой без преобразователей уровня.
Я задумал делать с mega8. Посмотрим что получится с уровнями.

[STC]

Если схема будет потреблять маленький ток (<10ma), то предлагаю делать стабилизатор на стабилитроне, резисторе и конденсаторе на 0.22 мкф.
Хотя, наверное коэффициента стабилизации может не хватить...

[Qwertty]

SD карта по спецификации может потреблять в режиме чтения до 65 и в режиме записи до 75мА. SDHC не смотрел, но подозреваю она еще больше может кушать. При этом это типовые цифры, в пике карта ест до 200мА!
На карту лучше отдельный LDO, в идеале с возможностью отключения.

[serge__5518]

Рабочие примеры из сти.
http://avrlab.com/node/156
http://avrlab.com/node/167
Но у меня заработало с картой 64 и 512 мб (доступные маленькие на момент проверки)
2гб и 4 гб не работало

Интересно!
А ты полностью повторил схему по ссылке?
Я не понял вхему включения SD карты. Там указаны выводы 10(WP) и 11(INS) ?
Если можно подробнее опиши. Питание, согласование уровней, софт.

[Stranger21]

Я собрал БК в ниву , мега32 + ЖК экран от сотового + SD карта . согласование уровней банально - резистивными делителями - все работает . и Экран и Карта . есть вариант через микросхемки , но я не нашел их у себя в продаже .
http://volkswagen.msk.ru/forum/index.ph ... 38549&st=0 тут тема про этот БК

[serge__5518]

SD карта по спецификации может потреблять в режиме чтения до 65 и в режиме записи до 75мА. SDHC не смотрел, но подозреваю она еще больше может кушать. При этом это типовые цифры, в пике карта ест до 200мА!
На карту лучше отдельный LDO, в идеале с возможностью отключения.

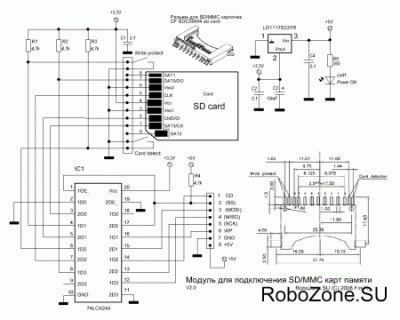

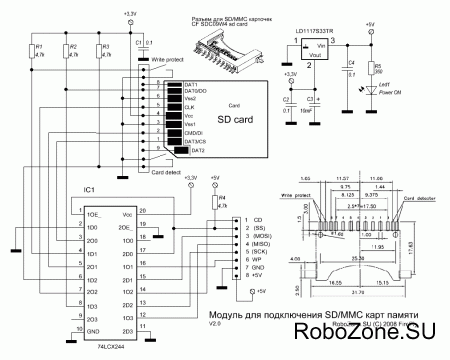

Нашел пример модуля карты SD.
К сожалению у меня, ссылка не открывается повторно
http://robozone.su/uploads/posts/2008-1 ... dul-v2.gif
Там стоит стабилизатор LD1117 , ток у него до 800мА.
В описании карточки Industrial Micro SD 3.0
AP-MSDxxxCX4P-XTM максимальный ток указан 100мА
при 3.6В

В общем, думаю надо искать стабилизатор 300-400мА, или смотреть в магазинах LD1117, WS1117, LM1117

Варианты такие:
1) mega8L + стабилизатор 3.3В + стабилизатор 5В+
max232 + microSD сокет.
2) mega8 + стабилизатор 3.3В + стабилизатор 5В +
74LCX244 (преобразователь уровня)+
max232 + microSD сокет.
Сейчас ,у меня в наличии нет полного комплекта ни для 1, ни для 2 -)
Надо идти по магазинам.

[denami]

Рабочие примеры из сти.
http://avrlab.com/node/156
http://avrlab.com/node/167
Но у меня заработало с картой 64 и 512 мб (доступные маленькие на момент проверки)
2гб и 4 гб не работало

Интересно!
А ты полностью повторил схему по ссылке?
Я не понял вхему включения SD карты. Там указаны выводы 10(WP) и 11(INS) ?
Если можно подробнее опиши. Питание, согласование уровней, софт.

Я не полностью повторял
WP и INS я просто повесил на 0. Так как вместо держателя карточки использовал переходник SD-micro SD.
Из кода повторялось только инициализация и запись бинарно и в файл.

[serge__5518]

WP и INS я просто повесил на 0. Так как вместо держателя карточки использовал переходник SD-micro SD.
Из кода повторялось только инициализация и запись бинарно и в файл.

Я тоже пока думаю использовать переходник SD-micro SD.
Похоже, ты единственный кто сам хоть что-то делал с SD. -)
В оригинале для питания карточки используется LP2980-3.3.
Ты использовал ее? не грелась.
