Конденсаторный блок зажигания (CDI unit)

[banker]

[quote="Oleg.net"[/quote]
Точно такая.

[_CherepVM_]

Вот выкладки Банкера по сравнению энергии искры при разных подходах/методах её образования: http://forum.cxem.net/index.php?showtop ... t&p=947718.(можна начать читать с начала страницы, а точнее... отсюда: http://forum.cxem.net/index.php?showtop ... t&p=947314 ).

[banker]

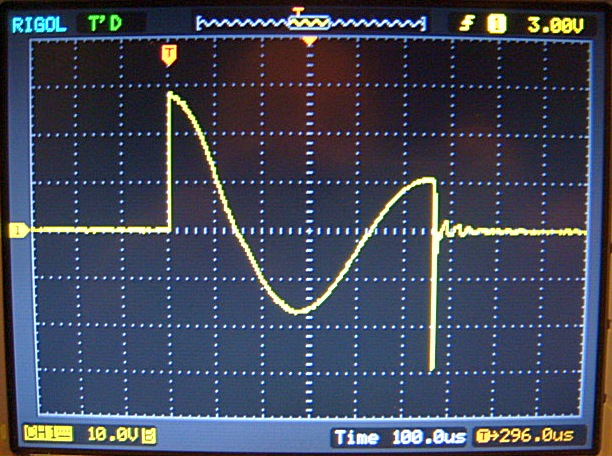

Вот осциллограммы напряжения, первая газелевская с 2 мкФ, вторая Ока с 8 мкФ

[Oleg.net]

Перечитав указанную вами ветку темы, я понял что вы в "нестандартных системах зажигания" "собаку съели".
Я уже писал что своей схемой зажигания не собираюсь конкурировать с вашей разработкой (при этом, надобность в большой длительности искры не вижу),
Так как показывает практика, большой длительности искры нужна, только если нету или неточная корректировка угла зажигания, а вот мощность искры нужна для увеличения зазора (конечно без фанатизма), чтоб двигатель удовлетворительно работал на обедненных смесях (и на газу - тоже).
А при точном регулировании угла системой SECU-3, длительности искры как на вашем блоке ненужно (хотя и не помешает).

А для своего макси скутера я задумался - проставить SECU-3 + штатный блок конденсаторного зажигания, или зажигание сделанное по алгоритму, вашего зажигания (по стоимости я думаю будет одинаково, а вот по работе - не знаю что будет лучше).

Свою схему конденсаторного зажигания я разрабатывал для замены транзисторного коммутатора с использованием SECU-3, + есть идея поставить 4 катушки предназначенные для CDI на скутера и мотоциклы (их ставить на авто не пробовал, но думаю будут работать, ведь моторы отличаются только количеством цилиндров).

Основное это цена вопроса:
3*5.65(NTD20N06LG)
1*6.62(ATtiny13A-PU)
2*8.50(VS-25TTS08PBF)
1*2.18(LM2931AZ5)
4*35.00(катушка)
ИТОГО чуть меньше 200грн (со стоимостью катушек, не считая платы и мелочевки)

[Oleg.net]

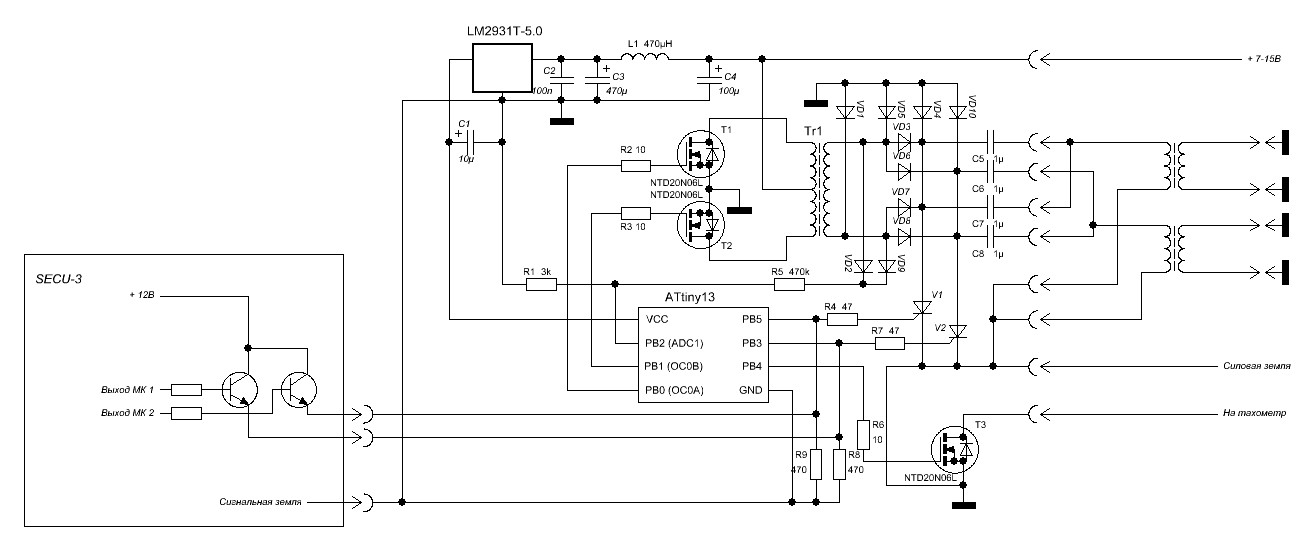

Вот окончательная схема.
для 8ми цилиндрового мотора, нужно добавить 2 тиристора, 6 резисторов, 4 конденсатора, 4 сигнальных диода, и 6 или 2 силовых диода (буду определяться по экспериментам),
при этом прошивка МК - не меняется.

[_CherepVM_]

18.10.2011:

Почитав несколько страниц - понял что новенького для себя ничего не нашел...

Перечитав указанную вами ветку темы, я понял что вы в "нестандартных системах зажигания" "собаку съели".
Я уже писал что своей схемой зажигания не собираюсь конкурировать с вашей разработкой (при этом, надобность в большой длительности искры не вижу),.....
А для своего макси скутера я задумался - проставить SECU-3 + штатный блок конденсаторного зажигания, или зажигание сделанное по алгоритму, вашего зажигания (по стоимости я думаю будет одинаково, а вот по работе - не знаю что будет лучше).

Я рад, что вы наконец-то изменили свое мнение об нашем зажигании, прониклись его идеей!!! Разговор не о конкуренции, а о том, что в ваших схемах "не пахнет" новаторства. У вас такой большой практический опыт и теоритический, я думаю, не меньший, а нет попытки усовершенствовать, улучшить параметры классического CDI.

Так как показывает практика, большой длительности искры нужна, только если нету или неточная корректировка угла зажигания, а вот мощность искры нужна для увеличения зазора (конечно без фанатизма), чтоб двигатель удовлетворительно работал на обедненных смесях (и на газу - тоже).
А при точном регулировании угла системой SECU-3, длительности искры как на вашем блоке ненужно (хотя и не помешает).

Про длительность....не спорю, но практика показывает(эксплуатация двух ДКЗ), что длительность 3мс в диаппазоне оборотов двигла 1200...2300, очень благотворно влияет на тягучесть в режиме езды в натяжку.

Основное это цена вопроса:
3*5.65(NTD20N06LG)
1*6.62(ATtiny13A-PU)
2*8.50(VS-25TTS08PBF)
1*2.18(LM2931AZ5)
4*35.00(катушка)
ИТОГО чуть меньше 200грн (со стоимостью катушек, не считая платы и мелочевки)

Ну здесь вы вне конкуреции, по моим скромным расчётам, одноканальный ДКЗ, только комплектуха без КЗ - чуть меньше 300грн.

Короче...успехов вам!

[Oleg.net]

"Почитав несколько страниц - понял что новенького для себя ничего не нашел..." - я писал о ветки этого форума.
"Перечитав указанную вами ветку темы, я понял что вы в "нестандартных системах зажигания" "собаку съели". - а это о ветки форума на forum.cxem.net

Мой опыт двигался по линии подстройки УОЗ, а не удлинения искры, хотя были эксперименты и с плазменным зажиганием.

"практика показывает(эксплуатация двух ДКЗ), что длительность 3мс в диаппазоне оборотов двигла 1200...2300, очень благотворно влияет на тягучесть в режиме езды в натяжку."
Правильно выставленный график УОЗ, даже на стандартных коммутаторах "благотворно влияет на тягучесть" - о чем я и писал выше.

Удачи и вам в усовершенствовании вашей разработки.

[STC]

Вот окончательная схема.

В SECU-3 на выходе стоят транзисторы с ОК. Эммитерные помторители надо ставить у тебя в блоке (как ты раньше нарисовал). Чтобы другие пользователи использующие SECU-3 при желании могли использовать твою разработку.

для 8ми цилиндрового мотора, нужно добавить 2 тиристора, 6 резисторов, 4 конденсатора, 4 сигнальных диода, и 6 или 2 силовых диода (буду определяться по экспериментам),
при этом прошивка МК - не меняется.

И просто поставить ATTiny26 вместо 13?

Есть желание выложить материалы по своей разработке в репозиторий?

[Oleg.net]

И просто поставить ATTiny26 вместо 13?

Да, наверное, целесообразно поставить ATTiny26, и один преобразователь для обоих версий.

Есть вопросы:
1) сколько импульсов за 1 оборот коленвала подавать на тахометр, для 8ми цилиндрового мотора (2 или 4, для 4х цилиндрового мотора - 2)?
2) Подтяжку по входу лучше сделать на +12В или на +5В (думаю лучше на +12В, но проще на +5В)?

Есть желание выложить материалы по своей разработке в репозиторий?

Да, есть. Но пока нечего выкладывать (если все таки переходить на ATTiny26, да и программа будет переписываться заново (так как сейчас я на стадии опробования алгоритмов работы на авто).

[STC]

1) сколько импульсов за 1 оборот коленвала подавать на тахометр, для 8ми цилиндрового мотора (2 или 4, для 4х цилиндрового мотора - 2)?

один импульс на каждую искру.

2) Подтяжку по входу лучше сделать на +12В или на +5В (думаю лучше на +12В, но проще на +5В)?

Подтяжку по входу лучше делай на 5В, так как оно стабилизированное и там не будет помех.
