Конденсаторный блок зажигания (CDI unit)

[alex34]

Нет, дело не в этом. Стабилитрон держал бы 10 вольт, если бы был балластный токоограничивающий резистор. Но нам такая схема не подходит, т.к. надо жёстко держать обратную полуволну не более 10 вольт, иначе конденсаторы повзрываются. А без резистора стабилитрон даёт большую нагрузку и энергия импульса кончается раньше 10 мкс. Если будет возможность - выложу осциллограмму напряжения первички.
Тем не менее, нашёл способ стабилизации 300 вольт, работает.

[igor-g]

посмотрите журнал радио №1 за 2011 , там статья опубликована по микропроцессорному зажиганию , автор тоже тиристорное зажигание в него воткнул .

[alex34]

Что-то не густо у него... два преобразователя, обычные блокинги на биполярниках, без вольтдобавки...
PS: поставил драйвер от national rectifier, немного переписал алгоритм. На холостом ходу блок стал потреблять 100 мА, уже хорошо. Теперь осталось довести до ума схему обраной связи и можно делать релиз...

[igor-g]

да там не кто и не думал новое изобретать , обычная классическая схема для тиристорного зажигания .
какой транс ты используешь ?

[alex34]

Транс намотал сам на сердечнике БП ATX

[ender11]

Интересная система зажигания (ВЧ- импульсная)GOLD SPARK http://www.goldspark.narod.ru/

как они это делают? умножитель?

[alex34]

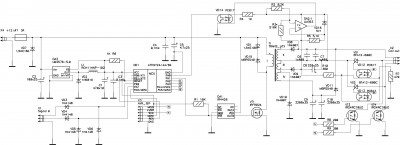

Обновил схему. Изменил:
- убрал схему ловли импульсов первички, заменил на стабилизацию 300 вольт на lm393.
- исправил включение запускающей цепи симисторов: добавил резистор и перевернул оптроны
- заменил max на ir4426 (в связи с тем, что max сгорел, а IR - был в наличии в магазине )

[alex34]

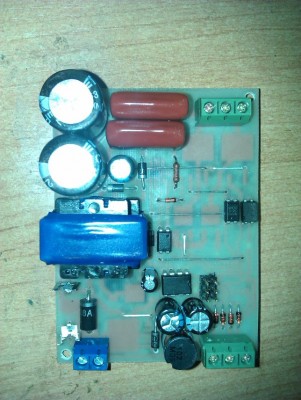

Пара фоток...

[STC]

alex34
Советую выложить все материалы по твоему блоку в репозиторий. Так вся история разработки будет сохранена. Можешь выложить в репозиторий SECU-3 или создать свой собственный на любом из бесплатных ресурсов.

[alex34]

Выложу, когда доделаю полностью.
