Разработка схемы впрыскового блока (Develop injection unit)

[STC]

блин .. отдельно проца нету в наличии(( есть только вот такое за 1700р http://bashel.bashel.ru/icards.php?fi&n ... 8&pg=39900

По внутренним функциональным возможностям подходит, по внешним ножкам - мало ножек. Можно и с такого начать, но лучше брать сразу 100-выводной, чтобы потм не вносить изменения в код (хотя они небольшие)
Вообще если найти подобную плату с 100 выводным процессором, то можно брать ее за основу! Ее впаивать в свою плату, на своей птате будет только силовая часть и перифирия. Сэкономим много времени и сил, а значит и денег.

Вот где нужно смотреть платы
http://www.olimex.com/dev/index.html
http://www.olimex.com/dev/stm32-h103.html

[lsasha7]

ну раз пошла такая пьянка, может сделать полноценный аналог "января"?

[lsasha7]

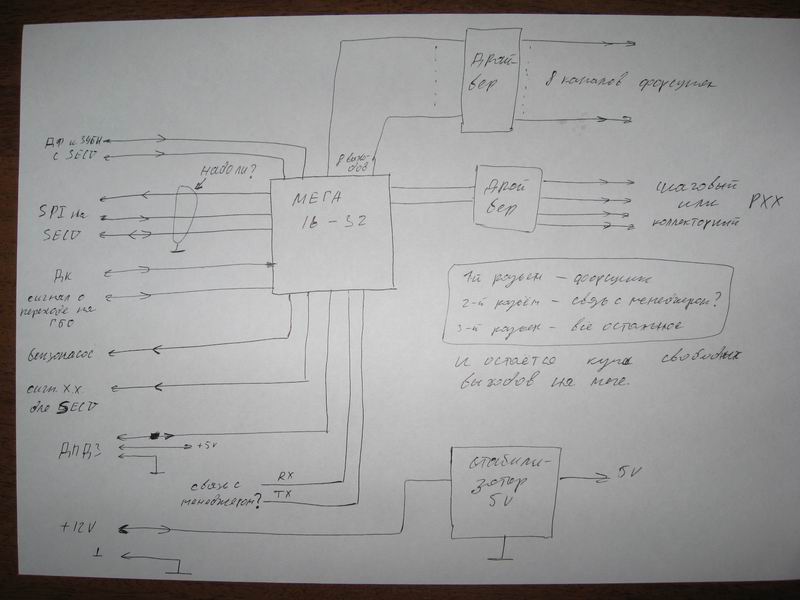

вот так мне привиделось.

[STC]

Я это и предполагаю. Не просто аналог, а круче. Я же уже писал, вот читай.

Предлагаю за основу взять процессор STM32F103V (100-выводной корпус LQFP) и на нем сделать отдельный модуль впрыска
для SECU-3. При этом схему впрыскового блока спроектировать так (просто зарезервировать выводы процессора), чтобы потом при желании можно было перенести в впрысковой блок весь функционал SECU-3. Кроме своей перспективности, такой вариант еще и простой, так как в начале мы просто делаем чисто впрысковой блок, а потом можем перенести в него весь функционал.

[STC]

lsasha7
Поддерживаю, хорошая идея. Давайте обсудим функциональную схему, потом проще будет рисовать принциписальную.
SPI нужен, кроме этого, ты забыл добавить еще одну линию - chip select (~CS).
Связь с менеджером нужна.
Что такое "Сигн. ХХ для SECU"?

[lsasha7]

я писал о надобности экрана , а линию пропустил, да.

Что такое "Сигн. ХХ для SECU"?

в случае использования ДПДЗ передается в СЕКУ дискретный сигнал о закрытой ДЗ (аналог концевого)

[STC]

Экран нужен.
Информацию о ДПДЗ можно передавать по SPI, так что отдельную линию можешь убрать.

[STC]

Форсунки + или - управляются?

[lsasha7]

Информацию о ДПДЗ можно передавать по SPI, так что отдельную линию можешь убрать.

так в СЕКУ-3т все равно есть вход концевика.

[lsasha7]

форсунки управляются -
